Présentation

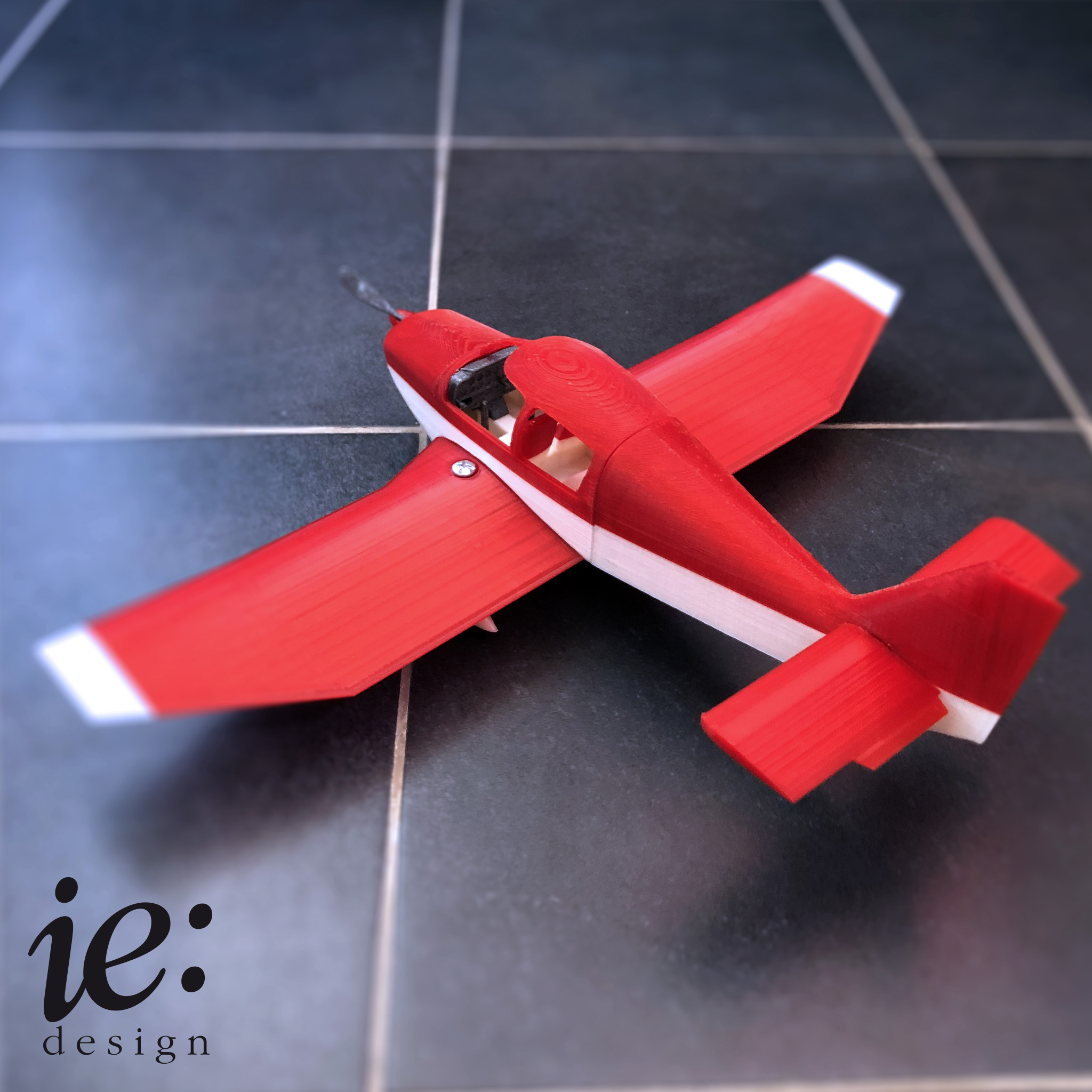

Reproduction à l'échelle 1:22,5 (échelle G, équivalente LGB ou Piko G) de l'avion Robin DR400, monomoteur iconique de l'aviation légère en France.
Ce modèle d'impression 3D présente un intérieur détaillé avec quatre siège et le tableau d'instrumentation. Les roues et l'hélice sont mobiles.

Disponible au téléchargement

Téléchargez le fichier sur Cults.

Cliquez ici
Robin DR400-140B Dauphin

Notice

Le montage est simple en suivant les étapes décrites ci-après. Trois vis sont nécéssaire pour assurer la solidité de l'ensemble. Les autres pièces sont prévues pour s'emboiter les unes dans les autres  si certains ajustements sont trop large, vous pouvez ajouter un peu de colle.

Matériel nécessaire
  • Imprimante 3D
  • 2 vis RLS M4x10
    1 vis RLS M4x20
  • Colle à maquette
Étape 1

Téléchargez les fichiers d'impression 3D sur Cults.

Cliquez ici
Étape 2

Pour le cockpit, imprimez au choix ie-602101-DR400-cockpit[SUPPORTS].stl ou ie-602101-DR400-cockpit.stl (voir encadré suivant).

Imprimez un exemplaire de chacun des autres fichiers du pack.

  • Remplissage à 17%
  • Épaisseur de couche ≤ 0,20 mm
  • Aucun support nécessaire
  • Nous conseillons d'utiliser l'amélioration de la surface d'adhésion pour ie-602101-DR400-ailes.stl et ie-602101-DR400-pales.stl
Supports

Le fichier ie-602101-DR400-cockpit[SUPPORTS].stl comprend des supports internes permettant une impression plus propre des parties en surplomb du toit.

Après l'impression, retirez ces supports (en rouge sur le visuel ci-dessus) à l'aide d'un cutter.

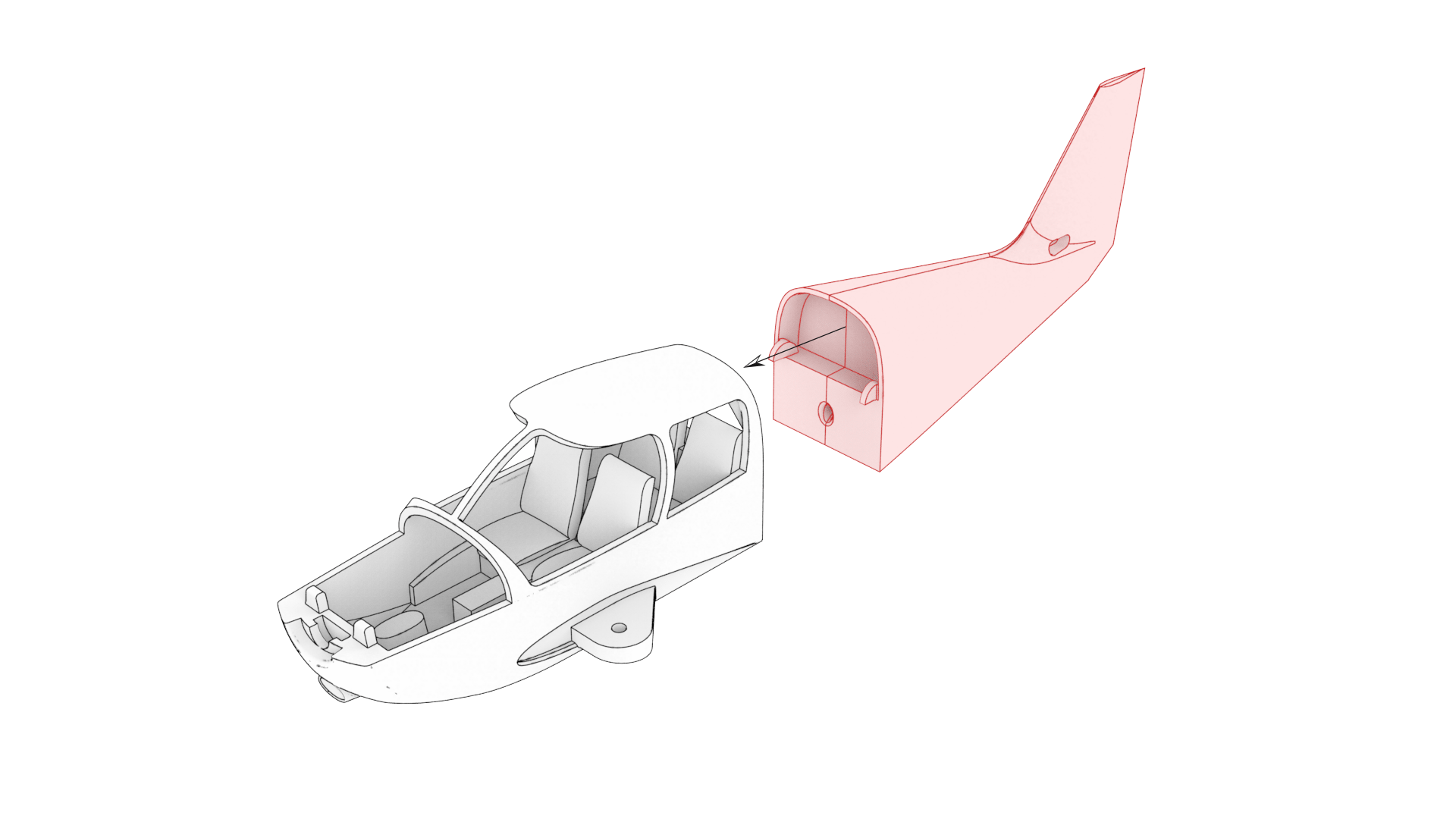

Étape 3

Emboiter le fuselage à l'arrière du cockpit.

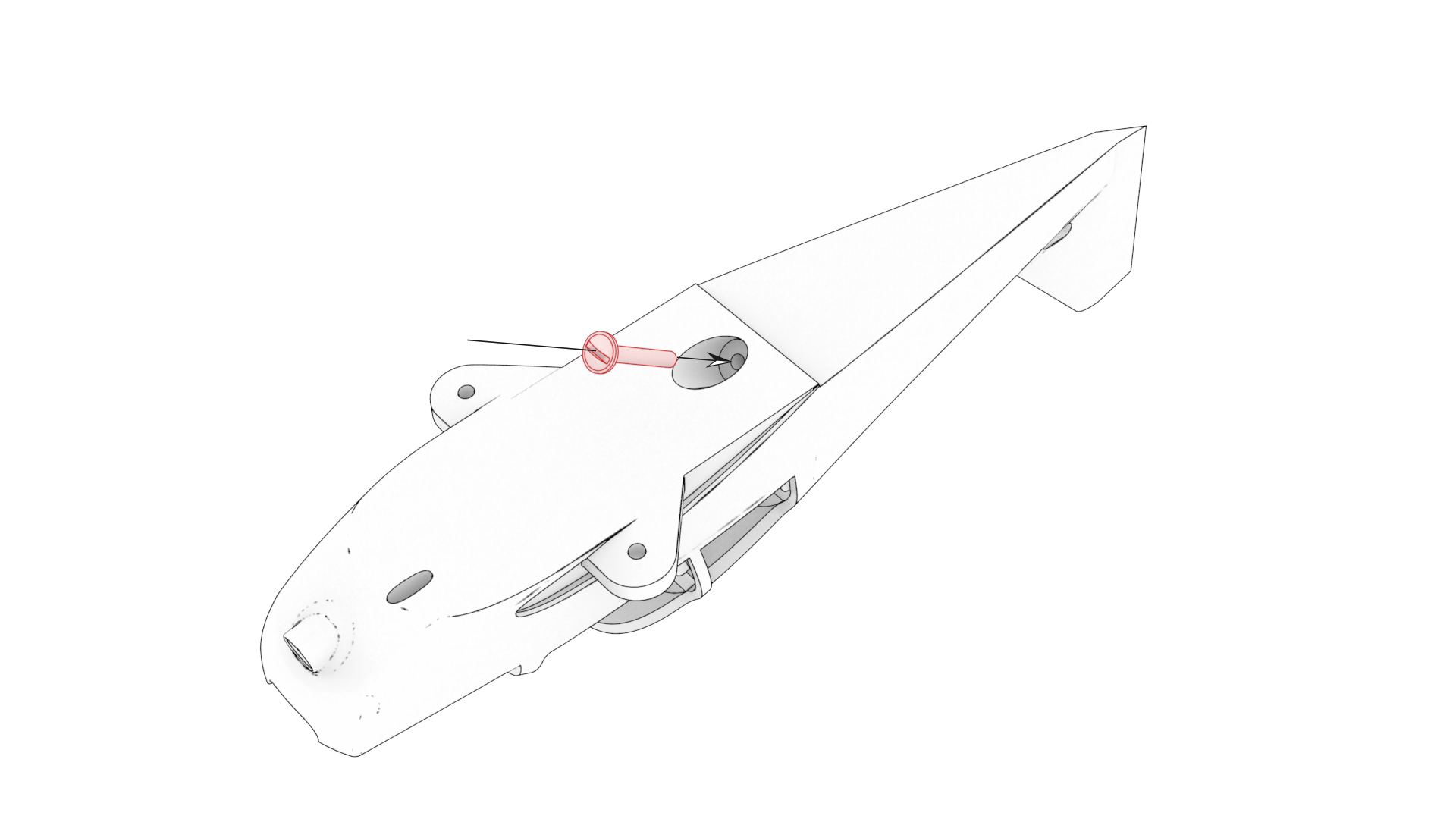

Étape 4

Retourner l'ensemble et visser une M4x20 afin de rendre le corps de l'avion solidaire.

Étape 5

Insérer les manches dans le cockpit au pied des sièges avants. Ils s'emboitent dans une ouverture prévue dans la console centrale. Au besoin, utiliser de la colle.

Étape 6

Emboiter les ailes de chaque côté du corps de l'avion dans les emplacements prévus à cet effet.

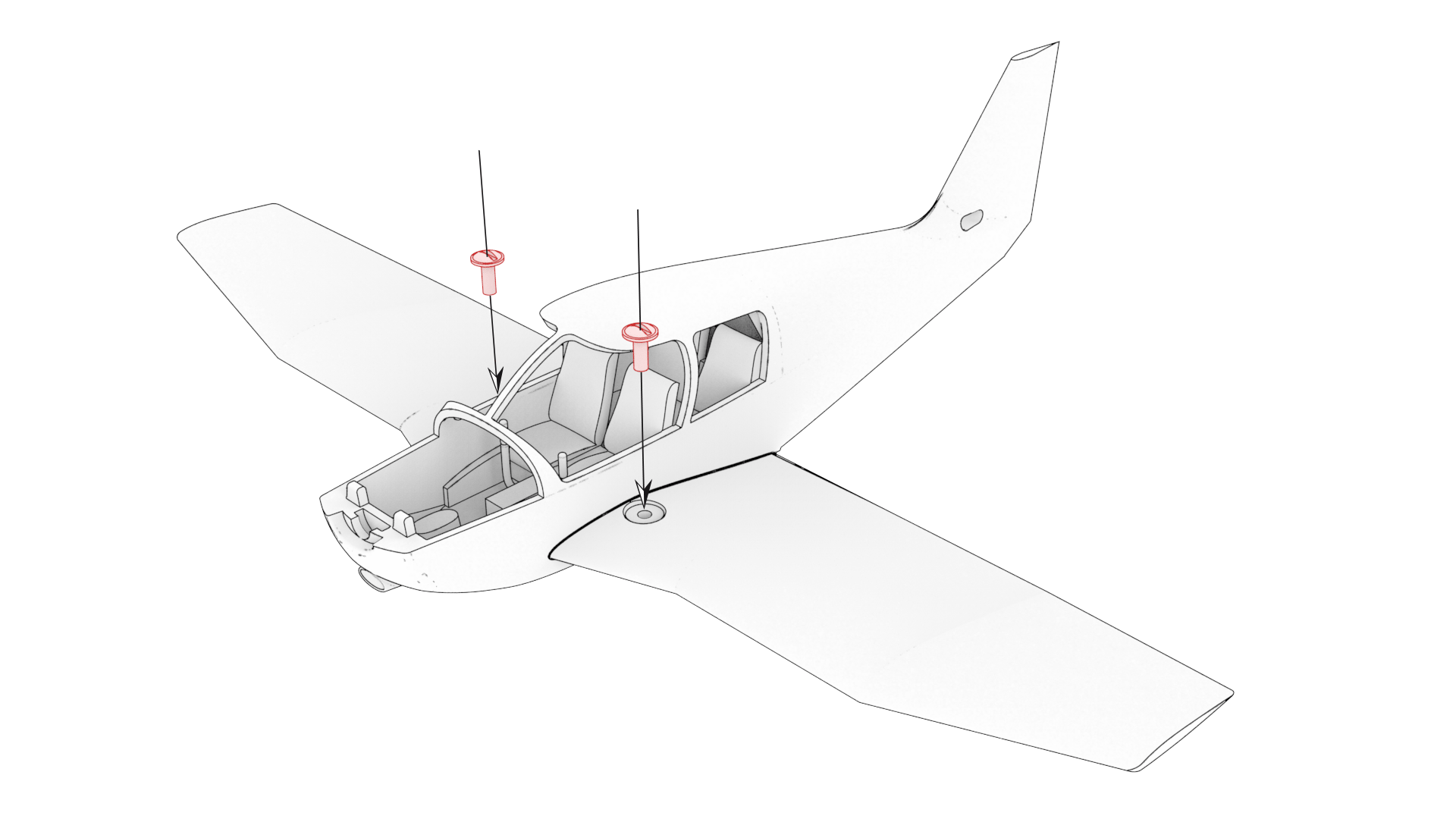

Étape 7

Visser une M4x10 dans chaque aile pour les fixer.

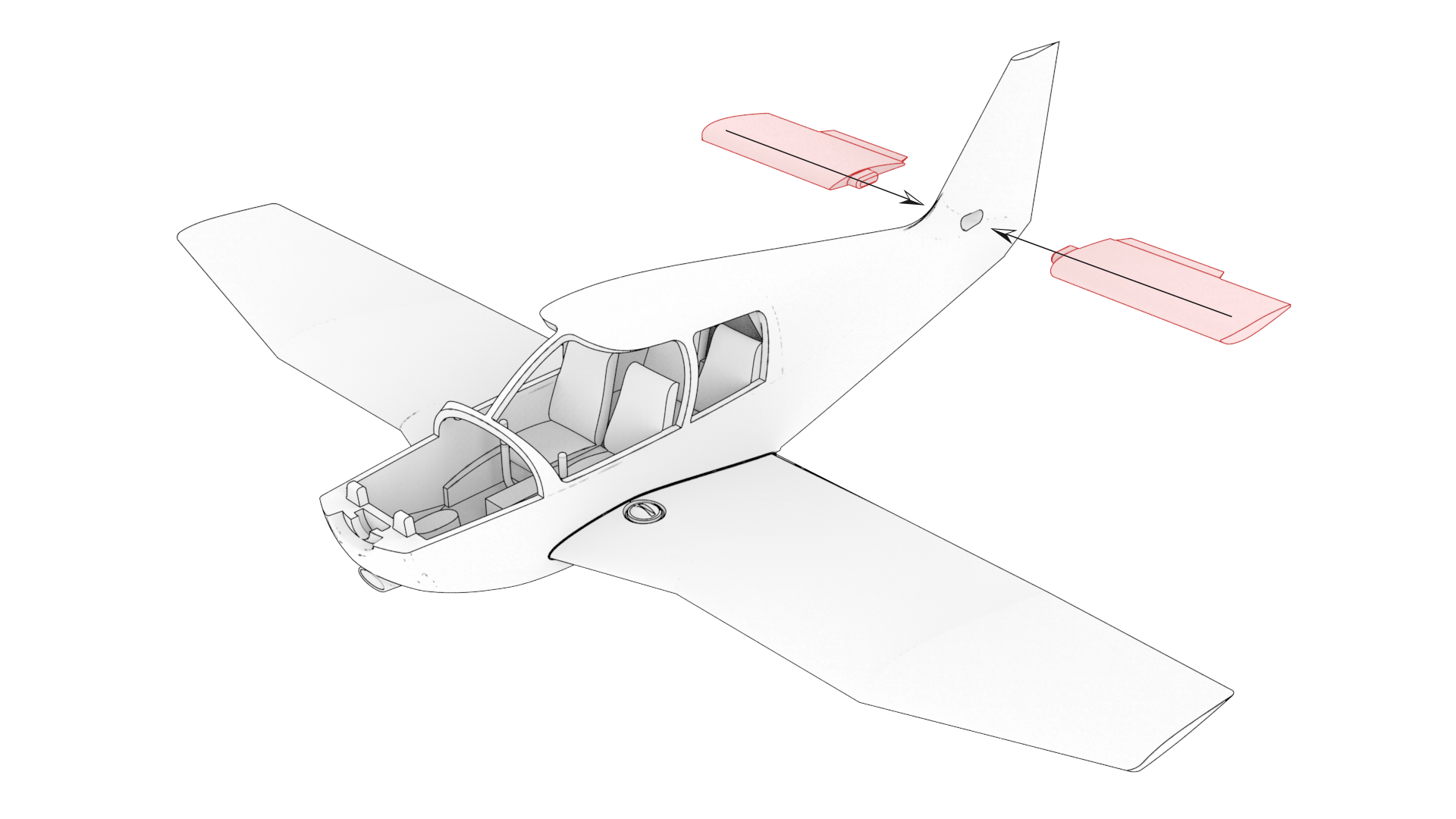

Étape 8

Emboiter les deux parties de l'empennage à l'arrière du fuselage. Au besoin, utiliser de la colle.

Étape 9

Insérer délicatement les roues dans les logements du train d'atterrissage. Les roues doivent se cliper au niveau des picots et pouvoir tourner librement.

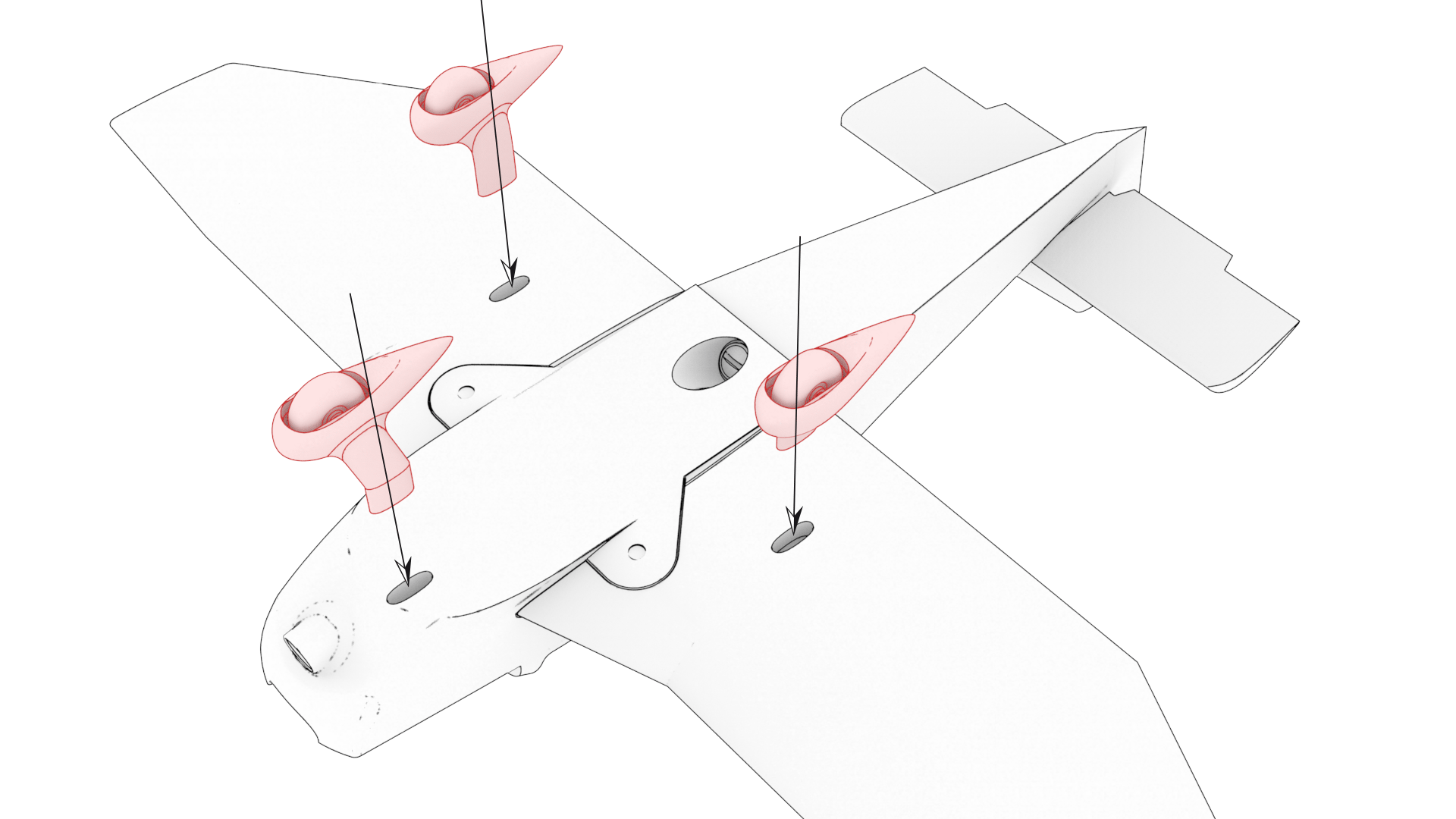

Étape 10

Retourner l'avion pour insérer les trois jambes du train d'atterrissage dans les logements prévus à cet effet. La jambe la plus longue doit être placée à l'avant. Au besoin, utiliser de la colle.

Étape 11

Emboiter les deux pales dans le nez pour assembler l'hélice. Au besoin, utiliser de la colle.

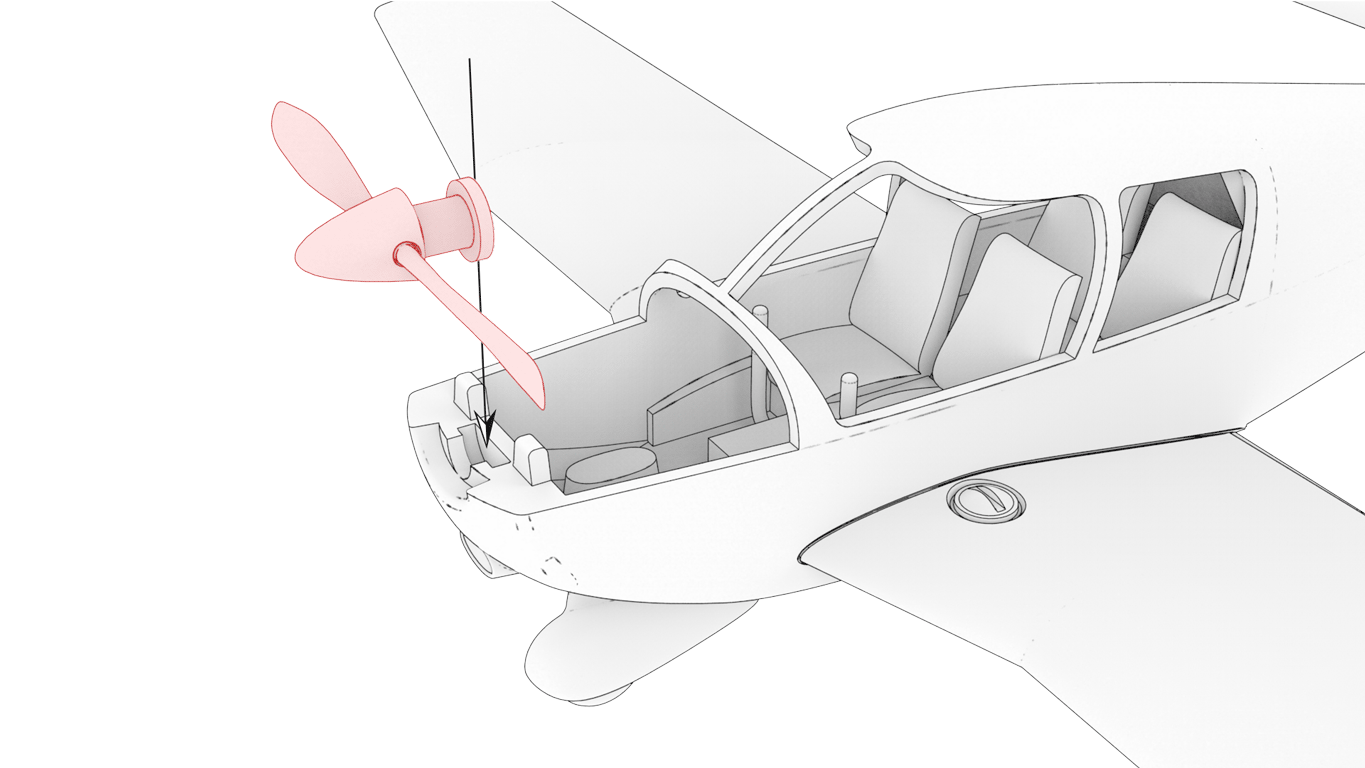

Étape 12

Placer l'hélice dans le logement prévu à l'avant de l'avion. Penser à bien ébavurer les pièces pour que l'hélice puisse tourner librement.

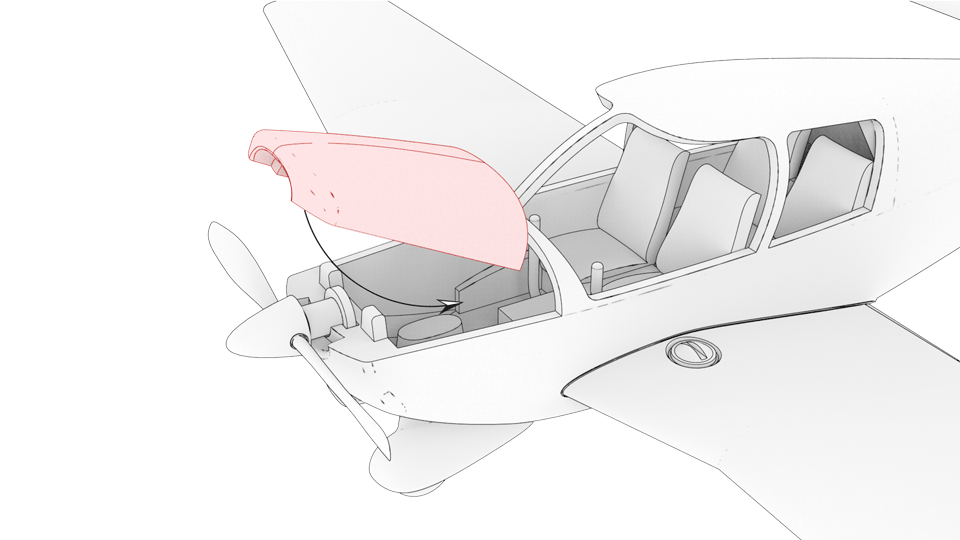

Étape 13

Avant de le fermer le capot, vous pouvez placer un lest dans le nez de l'avion, afin de l'équilibrer sur le train avant (pour simuler le poids du moteur). Placer ensuite le capot sur la partie avant de l'avion.

Étape 14

Placer le tableau des instruments à l'intérieur du cockpit. Cette pièce sert aussi à verrouiller le capot en place.

C'est terminé !

Félicitations pour le montage de votre DR400. Si cette création vous plaît, partagez-la autour de vous !

Versions

Mise à jour avril 2021

Optimisations du modèle pour une meilleure impression

  • Création d'une pièce ie-602101-DR400-cockpit[SUPPORTS].stl alternative à ie-602101-DR400-cockpit.stl intégrant des supports internes facilement retirable au cutter pour une impression propre des surplombs du toit
  • Création de pièces séparées pour les manches pour une impression plus robuste
  • Optimisations du cockpit et des instruments pour une impression plus facile
  • Assemblage du cockpit et du fuselage par un boulon unique
